渦輪流量計的工作原理和特點有哪些，如何安裝及應用！
發布時間：2019-11-14 08:45:21 發布人：化工泵

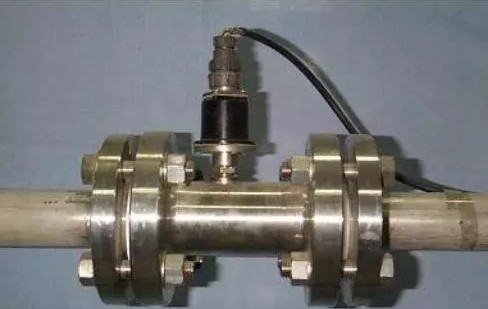

渦輪流量計是常用的流量測量?jī)x器，具有測量精準、操作簡便、性能穩定、使用壽命長等有優點。對于渦輪流量計的知識你知道多少呢，工作原理和特點及如何應用呢，在安裝過程中需要注意哪些呢？下面對這些一一作出介紹；
一、渦輪流量計特點
優點：
精度高:液體0.15%~0.5%,氣體1%~1.5%
重復性好:0.05%~0.2%;
量程比寬:10~50:1;
脈沖信號輸出,抗干擾能力強;耐壓高、壓力損失小、反應速度快;
缺點：
軸承與軸之間的摩擦導致磨損，使儀表的準確度下降；
要求被檢測介質潔凈，減少對軸承的磨損，并防止渦輪被卡住，應在變送器前加過濾裝置；
流量計受來流流速分布畸變和旋轉流的影響較大，不適于脈動流和混相流的測量；
小口徑（DN50以下）儀表的流量特性受物質性影響嚴重，故小口徑的儀表性能難以提高；難以長期保持較準確性，需要定期檢查。
二、渦輪流量計的應用
渦輪流量計是一種精密流量測量?jī)x表，與相應的流量積算儀表配套可用于測量液體的流量總量，瞬時流量和流量滿度百分比。電池采用長效鋰電池， 單功能積算表電池使用壽命可達5年以上，多功能顯示表電池使用壽命也可達到12個月以上。
三、工作原理：
信號放大器的工作原理：切割磁力線在葉片上產生感應電勢，耦合到線圈上產生信號，經放大后輸出。
渦輪流量計工作原理：流體流經傳感器殼體,由于葉輪的葉片與流向有一定的角度,流體的沖力使葉片具有轉動力矩,克服摩擦力矩和流體阻力之后葉片旋轉,在力矩平衡后轉速穩定。
在一定的條件下,轉速與流速成正比,由于葉片有導磁性, 它處于信號檢測器, 由永久磁鋼和線圈組成,的磁場中,旋轉的葉片切割磁力線,周期性的改變著線圈的磁通量,從而使線圈兩端感應出電脈沖信號。此信號經過放大器的放大整形,形成有一定幅度的連續的矩形脈沖波,可遠傳至顯示儀表,顯示出流體的瞬時流量或總量。
四、渦輪流量計安裝
1、除特殊設計渦輪流量傳感器應水平安裝;渦輪上游和下游直管段長度應分別大于10D和5D;流體流動方向應和傳感器上的箭頭指向一致;在傳感器上游安裝過濾器避免流體中雜質的影響;
2、測量易氣化液體,應安裝消氣器;流體不能完全充滿管路時,應安裝背壓管;調節閥、溫度計、壓力計等應安裝在渦輪下游; 為檢修方便、應設置旁路管道。
